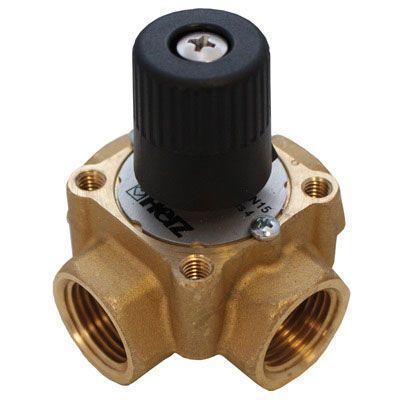

Триходовий змішувальний клапан HERZ 2137 з ручкою 1 ВР (1213703)

Опис

Опис триходового змішувально-розподільного крана Герц із ручкою, DN 25

Змішувальний, роздільний кран Герц призначений для контролю потоків холодної й гарячої води. Поєднання 3-ходового змішувального крана з приводом дає змогу налаштувати характеристики: лінійна, пропорційна або квадратна. Змішувальний кран Герц встановлюється на трубопроводи залежно від мети застосування — змішувальна або роздільна функція. Приєднання здійснюється за допомогою нарізних фітингів. Привод може бути встановлений на крані в будь-якому положенні, крім положення приводом угору. Треба уникати потрапляння в привод конденсату або крапель води. Внутрішня приєднувальна різь, корпус і куля з DZR-латуні. Ущільнення EPDM.

3-позиційний привод:

Керування відбувається за допомогою потрійного позиціювання та функції "Ввімкнено-Вимикнено". Кут повороту обмежений 90°. У разі досягнення кінцевих упорів привод вимикається.

Ручка з важелем:

Тимчасове вимкнення за допомогою тиску, постійне роз'єднання за допомогою перемикача, що обертається, на корпусі крана.

Сигналізація:

3-позиційний привод забезпечений регульованим допоміжним перемикачем, що дає змогу вказувати кут повороту від 0 до 100%.

Безпека:

Пристрій може бути розкритися тільки на заводі-виробнику. Воно не містить частин, які можуть бути перевстановлені або відремонтовані експлуатаційними службами.

Характеристики

Технічні характеристики

• Kvs, м3/год 10

• Вага, г405

• Діаметр ø1/2"

• Тривала робоча температура, °Cот -10 °C до 110 °C

• Короткочасна робоча температура, °C130 °C

• Крутний момент, Нм< 5

• Робочий тиск, бар10

• Кут повороту, °90°

Матеріал

• Корпусштампована латунь (CW602N) згідно зі стандартом EN 12420

Додаткова інформація

• Країна брендаАвстрія
